閥島主要由功能閥片、左端板(帶多針插頭連接)、右端板、氣路 板、標牌、安裝附件等組成（如圖 1 所示）。
z 功能閥片 閥島由閥片組成,比如該鉆機司鉆控制房閥島的功能閥片由 3 片閥片組成，其符號為 GGG，他們每一片代表二個二位三通 氣控閥，G 表示每一片閥均為常閉閥. 共組成 6 個二位三通常 閉氣控閥，其從左至右的功能如附圖 2 所示。 z 左、右端板 左右端板的作用是固定功能閥片，同時根據需要可以選擇閥 島的供氣方式，可以選擇從一端供氣或兩端同時供氣。端板 的工作壓力為：-0.9~10bar，其氣源進氣口為 1/11（G1/2）， 先導控制口為 12/14（G1/8），先導排氣口為 82/84（G1/8）， 公共排氣口為 3/5（G1/2）。 z 氣路板和閥 氣路板附帶密封件與功能閥片連接，通過快插接頭將壓縮空 氣導出，氣路板上有安裝螺孔，可以通過長螺栓固定閥島。(如 下圖)

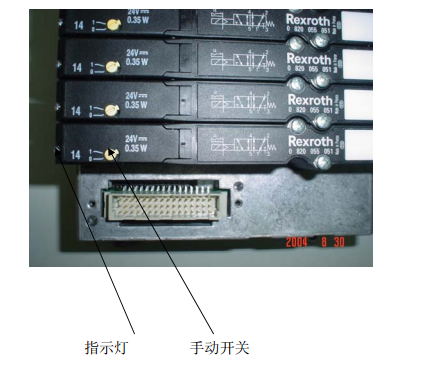

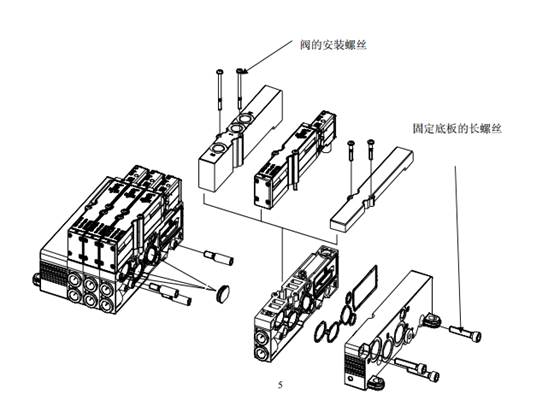

每個閥片通過閥的兩條安裝螺絲固定在底板上,這樣在更換閥 時,不用拆卸氣管,直接換閥即可.由于是插座式的電氣連接，只 要閥被插上，電氣連接就被自動連接好了。 左右端板和底板的固定通過三條長螺絲固定完成.如果臨時需 要增加閥,可以通過增加閥底板的延長片實現,不用對閥進行 任何改動. 在每個閥的上部有兩個指示燈及手動開關.分別表示該閥的兩 個線圈(如下圖). 當電磁閥的線圈通電時,該線圈的指示燈會 亮. L 通過指示燈和手動開關可以對閥的正常與否進行簡單的 判斷. 比如如果電磁閥不工作,首先看指示燈是否亮.如果指示 燈不亮,一般表示沒有通電.應檢查電路故障.如果指示燈亮了, 在旋轉一下手動開關,如果閥能夠工作,表示閥的先導可能有 問題.可以將閥拆卸下來,用壓縮空氣吹一下閥的先導部分或 者換閥. 同時手動開關還可以在閥沒有通電的情況下手動控 制閥的關閉.不過在通電時,一定要將手動開關撥到 0 位,否則 閥無法正常工作
標牌 在每個閥片上都留有標盤位置,可以用記號筆或者標簽指示閥 的機能.
安裝附件 安裝附件主要用于固定閥島的安裝板或導軌。
