閥島是新一代氣電一體化控制元器件，已從最初帶多針接口的閥島發展為帶現場總線的閥島，繼而出現可編程閥島及模塊式閥島。閥島技術和現場總線技術相結合，不僅確保了 電控閥的布線容易，而且也大大地簡化了復雜系統的調試、性能的檢測和診斷及維護工作。借助現場總線高水平一體化的信息系統，使兩者的優勢得到充分發揮，具有廣泛的應用前景。
空氣系統閥島的作用和特點
70LDB鉆機空氣系統閥島安裝在鉆機司鉆控制房/絞車/并車的閥島控制箱內。

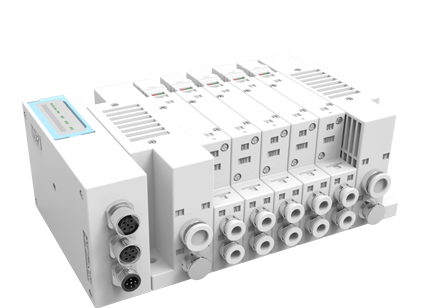

司鉆控制房的閥島控制箱用以控制:盤剎控制,風動上扣,風動卸扣,轉盤慣剎氣喇叭以及井架防碰回的壓力開關.可采用無錫氣動技術研究所有限公司的PC系列閥組或者HF型閥島。一般配置5個3/2電磁換向閥.其具有動作靈敏、結構簡單、安裝維護方便、操作容易、環境適應能力強(可用于各類防爆區域,不會對環境造成污染)和使用壽命長等特點。
使用PC型閥島,給鉆機控制系統帶來一個更大好處是閥島的連接控制電纜為一根多芯電纜,工廠根據閥島的插頭要求已經連接好電纜,用戶使用時只需要插拔防爆插接頭連接。這樣就可以省去大量的時間去連接以往的氣路控制軟管,也不用去一一查找銘牌對接,閥島的插接頭有一個箭頭指示,只要操作人員將插接件對準插入鎖緊即可。同時在日后的維護中,如果需要進行閥的更換也不用對電氣和氣動聯系進行任何拆卸,只要更換閥體即可,大大簡化了在油田現場的維護。
